行业资讯首页 > 新闻动态 > 行业资讯

耐火纤维喷涂的优点、种类及应用

   发布时间:2020-09-17 点击人数:272次

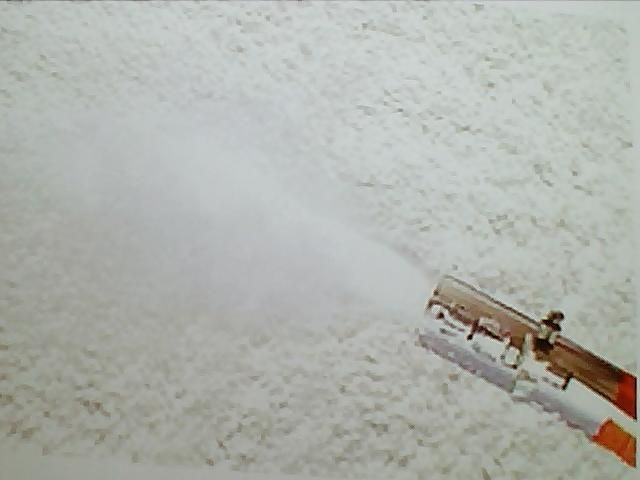

耐火纤维喷涂以耐高温(600~1450)℃、耐振动、隔热效果好、吸声和重量轻等优点,已取代砖结构和浇注料而成为新一代炉衬的优选材料,在冶金、石油、化工、机械、建筑等行业得到广泛应用。传统的耐火纤维的施工技术主要指的是耐火纤维制品的施工技术。采用粘贴、拼接等技术和工艺进行施工,施工难度大、速度慢,质量控制困难、接缝多,整体性差,工人劳动强度大。耐火纤维喷涂技术是纤维施工机械化的一项新技术新工艺。该技术是使用纤维喷枪,结合剂通过隔膜泵均匀地喷进纤维,二者在喷枪出口混合直接喷涂到工作表面上,形成的喷涂层具有三维网状结构。克服了传统施工技术的缺点,从而极大的提高了 炉窑热效率。


1.耐火纤维喷涂的主要原料包括岩棉,标准硅酸铝纤维、高纯硅酸铝纤维、高铝硅酸铝纤维,含锆硅酸铝纤维;多晶莫来石纤维、氧化铝纤维、氧化锆纤维等。耐火纤维炉衬的最高使用温度因纤维品种、炉内气氛而不同,一般在(1100~1450)℃。



2.应用 于高温耐火材料的结合剂品种较多,性能各异。按照结合剂的化学性质分为无机结合剂和有机结合剂。无机结合剂主要有硅酸盐类、铝酸盐类、磷酸盐类、硫酸盐类、氯化物类和溶胶;有机结合剂包括自然有机物和有机合成物。


3.岩棉在保温、隔热上具有良好的性能,工作温度在(-80~700)℃之间。可用于连续工作温度在600℃以下的炉窑及管道衬层的隔热保温。


4.硅酸铝系列耐火纤维密度在(250~300)kg/m3条件下导热系数最小。标准型硅酸铝纤维、高铝纤维喷涂分别用于工作温度在1000℃、1200℃以 下的热工设备,在耐火、隔热、保温方面效果显著,含锆复合纤维及多晶莫来石纤维喷涂应用于1300℃以上的高温炉窑。


5.常用硅酸铝系列结合剂 属热硬性结合剂。在适应的工作温度范围内,结合剂成分、配比应有助于形成粘结链和网络结构,既需快速促凝、固化后不收缩,又要具有均匀、分散、活动性,兼顾初始强度和热态烧结性能。热硬性结合剂的耐火度不低于1750℃,粘度(6.0~8.0)×10-3Pa•s。

河北盛皖鑫建筑工程有限公司 备案号:冀ICP备18009261号 技术支持:微搜信息
